Le Projet Logique VHF

Pour la Nouvelle Calédonie :



L'ARANC à re-solicité l'aide de l'ARRAD afin de construire une nouvelle logique de relais . Elle servira à remettre en état leur relais VHF se trouvant sur le sémaphore de l'ile.

Nous avons été contacté début Mai 2006 et depuis , tous les membres de l'association ont oeuvrés pour mener à bien ce nouveau projet .

La construction et les testes des 2 cartes constituants la logique sont finis et tout est opérationnel .

Cette fois , nous avons intégré en plus des composants de rechange au cas où un problème surviendrait sur l'une des deux logiques .

Le colis est parti en direction de nos amis de Nouvelle Calédonie le 26-04-2007 .

Logique de relais

Longue vie à FK8ZHB !!!



----------------------------.................................----------------------------



Voici maintenant un an ( début 2003 ) que l'ARRAD a été contacté par nos amis radio-amateur de Nouvelle Calédonie.

Ils venaient d'avoir un gros problème sur l'un de leur deux relais VHF dont ils ont la charge sur l'île .Toute la partie TX , RX , Logique est détruit .

Ils nous ont demandés de bien vouloir les aider à remettre en état ce relais , FK8ZHA ,qui leur fait défaut car ils n'ont plus de couverture relais sur toute une partie de l'île .

La participation de l'ARRAD dans cette aventure , ce "limitera" à la réalisation d'une logique complète de relais sur le modèle de celle du RU-13r permettant de piloter les parties TX & RX du relais ainsi que la partie télécommande ( exploitation ) du relais VHF FK8ZHA .

Toute l'équipe de l'ARRAD s'est mise au travail avec pour acteurs principaux F4BOO Jacques et F5DOG Jean-Louis .



Cuivre de la Logique
Cuivre BF
Cuivre de la Logique
Cuivre de la platine BF



Logique à ST9
Platine BF

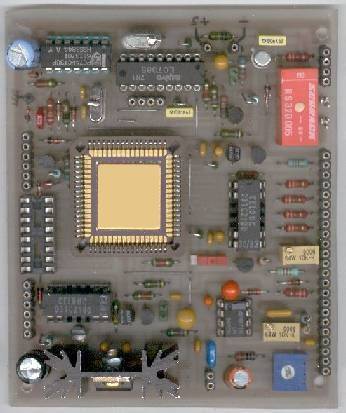

Logique à ST9 Terminée
Platine BF Terminée



Etat d'avancement du Projet :

Le 24/01/2004 : Le projet est quasi fini .La partie électronique est terminée et testée => Tout est OK .Il ne reste "plus qu'à" faire un bout de documentation sur quoi va où , comment cela fonctionne et à quoi cela sert .

Ensuite , nous pourrons expédier le tout à qui de droit .

Le 16/03/2004 : La Documentation est finie , merci à F5DOG .Il ne reste que quelques petites choses à voir et l'expédition va pouvoir avoir lieu .

Le 06/04/2004 : Le colis comportant la carte logique , la carte BF plus tous les accessoires sont partis ce matin par la poste .

Contenu du Colis

Nous espérons de tout coeur que le colis arrivera vite et en bon état afin que le relais FK8ZHA retrouve de la voix .

Le 15/04/2004 : Le colis est bien arrivé à destination et en bon état .

Le 25/04/2004 : FK8HA Patrice nous envoie des photos de l'état d'avancement de leur nouveau relais :

Implentation de la Logique
Vue côté TRX



Tous les membres de l'ARRAD ont été heureux de participer à cette aventure .

Longue vie à FK8ZHA !!!
